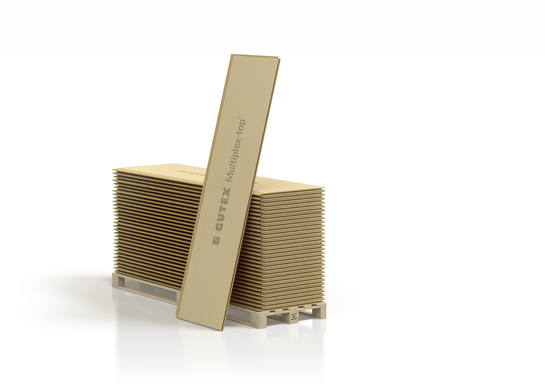

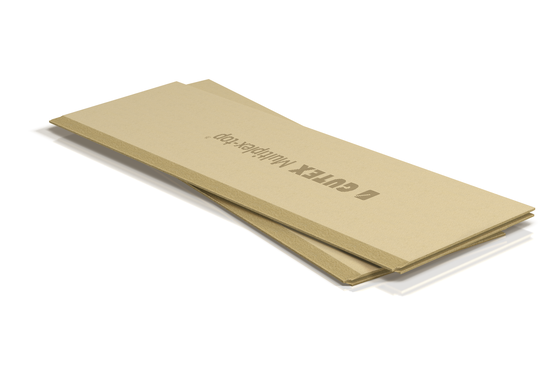

Regensichere Unterdeckplatte mit einzigartiger Nut-Feder-Profilierung

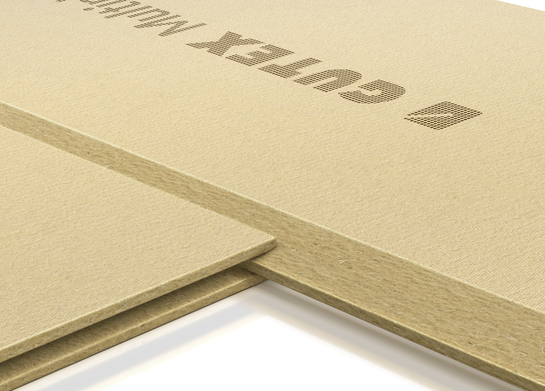

Gutex Multiplex-top ermöglicht regensichere Holzfaserdämmungen mit geringer Aufbauhöhe. Die Unterdeckplatte eignet sich für Dachaufbauten im Neubau, für Dachsanierungen von innen und außen, als Abdeckplatte bei Aufdachdämmungen und als Schutz in hinterlüfteten Wanddämmungen. Hohe Diffusionsoffenheit sowie ein ausgeprägtes Feuchtespeicher- und -abgabevermögen sorgen für langfristige bauphysikalische Sicherheit. Die winddichte Nut-Feder-Verbindung schützt die Dämmkonstruktion zuverlässig vor durchströmender Kaltluft.
- Nachweislich regendicht bis 3 mm Fugenbildung
- Hoher Hagelschutz HW4 (TÜV-geprüft)
- Als Behelfsdach 3 Monate frei bewitterbar
Zertifikate & Prüfsiegel
Wärmeleitfähigkeit Nennwert λD
0,045 W/mK
Wärmeleitfähigkeit Bemessungswert λB
0,047 W/mK
Weitere Informationen
Zuverlässiger Schutz und einfache Verlegung
Die Unterdeckplatte Gutex Multiplex-top überzeugt mit einer dauerhaften Witterungsbeständigkeit und ist ab einer Dachneigung von 15° ohne zusätzliche Abdeckung oder Abkleben der Plattenstöße regensicher. Dank Hagelschutzklasse HW4 (TÜV-geprüft) gewährleistet sie zudem zuverlässigen Schutz vor extremen Wetterbedingungen. Durch die Verwendung einer Holzfaserdämmstoffplatte anstelle einer herkömmlichen Unterdeckbahn bietet Multiplex-top nicht nur eine effektive Wärmedämmung, sondern minimiert gleichzeitig Wärmebrücken und verbessert den Schallschutz. Ihre Maßgenauigkeit erleichtert eine schnelle, einfache Verlegung, während die Nut-Feder-Verbindung eine „naht- und perforationsgesicherte Unterdeckung“ gemäß ZVDH-Regelwerk ohne zusätzliche Nageldichtbänder oder Nageldichtungen ermöglicht. Multiplex-top kann am Ende der Lebensdauer recycelt werden.
Umfassende Garantie
Gutex hat für die regensichere Unterdeckplatte eine Garantie beim Zentralverband des Deutschen Dachdeckerhandwerks hinterlegt und deckt im Reklamationsfall neben dem Materialersatz auch Aus- und Einbaukosten sowie anfallende Gerüstkosten ab.
- Bietet ab 15° Dachneigung zuverlässigen Schutz vor Regen und Hagel, zertifiziert in Hagelschutzklasse HW4 (TÜV-geprüft)
- Holzfaserdämmstoff minimiert Wärmebrücken und verbessert den Schallschutz gegenüber herkömmlichen Unterdeckbahnen
- Nut-Feder-Verbindung und hohe Maßgenauigkeit ermöglichen eine naht- und perforationsgesicherte Unterdeckung gemäß ZVDH-Regelwerk ohne Nageldichtungen – inklusive Schutz vor durchströmender Kaltluft
- Recycelbar, hergestellt in Deutschland
Inhaltsstoffe
- Unbehandeltes Tannen- und Fichtenholz
- 4 % PUR-Harz
- 1,5 % Paraffin
Ausschreibungsgtext
Gutex Multiplex Top
Anwendungsbereich / Einsatzgebiet
Regensichere Unterdeckplatte (UDP-A) für geneigte Dächer, auch als Abdeckplatte in Aufdachdämmsystemen.
Produktbeschreibung
Holzfaserdämmplatte mit patentierter Nut- und Federprofilierung und Hagelschutzklasse 4. Herstellung nach DIN EN 13171. Verlegung direkt auf Dachsparren oder auf Aufdachdämmungen passgenau und mit ausreichendem Stoßversatz. Anschlüsse und Durchdringungen regensicher mit dem Gutex Klebesystem auszuführen.
Technische Daten
Rohdichte ca. 220 kg/m³, Wärmeleitfähigkeit λB = 0,047 W/(m·K), µ = 3, Brandverhalten Euroklasse E, Wärmedämmung nach DIN 4108-10: DADds, DEOds, WABds, WH.
Nachhaltigkeit
Recyclingfähiger Holzfaserwerkstoff, natureplus®- und Keymark-zertifiziert.
Liefernachweis
Gutex Holzfaserplattenwerk H. Henselmann GmbH + Co. KG, Gutenburg 5, 79761 Waldshut-Tiengen
Verarbeitung
Gutex Multiplex-top Unterdeckplatte: regensicher, winddicht, robust
Lagerung und Verarbeitung
- Multiplex-top trocken lagern und verarbeiten
Sparrenabstände
Maximale Achsmaße je nach Plattendicke:
- 22 mm: max. 85 cm
- 35 mm: max. 100 cm
Zuschnitt
- Mit den gängigen Holzbearbeitungsmaschinen; gesetzliche Vorgaben zum Umgang mit Holzstaub sind zu beachten.
Verlegung
- Multiplex-top ist kein tragendes Bauteil (z. B. für Schneelasten).
- Platte ist statisch nicht belastbar.
- Kreuzfugen vermeiden.
- Nur unbeschädigte Platten verwenden.
- Erhöhte Raumfeuchte vermeiden (z. B. durch Nassestrich).
- Sparrenzwischenräume sind nicht begehbar.

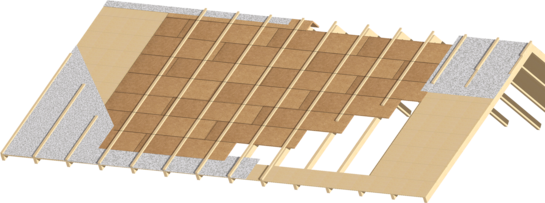

- Platten mit beschrifteter Seite nach außen verlegen, liegend, passgenau und fugendicht, Nut nach unten, Feder nach oben. Die Platten werden in der Regel rechtwinklig zu den Sparren verlegt.
- Platten sofort mit Konterlattung fixieren. Nageldichtbänder oder -dichtungen sind nicht erforderlich.
- Stoßversatz: Reihen um mindestens eine Sparrenachse versetzen.
- Anschlüsse und Durchdringungen mit Gutex Klebesystem regensicher abkleben.
- Gutex Holzfaserdämmplatten können Temperaturen bis zu 110 °C auch über längere Zeit ausgesetzt werden. Bei höheren Temperaturen, etwa durch Solarleitungen, sind zusätzliche Maßnahmen erforderlich.
- Die Mindestabstände von brennbaren Baustoffen zu Schornsteinen etc. sind gemäß der zuständigen Feuerungsverordnung einzuhalten.
Dachneigung und Abdichtung
Abhängig von der Dachneigung den nachfolgenden Auszug aus dem ZVDH- Regelwerk beachten:
- < 15° mit geeigneter Bahn abdecken
- ≥ 15° keine Verklebung der Plattenstöße notwendig, sofern die Regeldachneigung um nicht mehr als 8° unterschritten wird und keine erhöhte Anforderung gemäß ZVDH-Regelwerk vorliegt.
Bei Abweichung der oben aufgeführten Vorgaben ist die „Fachregel für Dachdeckungen mit Dachziegeln und Dachsteinen“ des ZVDH-Regelwerk zu beachten:
- Wird die RDN* der Deckung mit Dachziegeln und Dachsteinen um mehr als 8° unterschritten, sind Maßnahmen zum Erhalt der Traglattung erforderlich, z. B. Traglatten aus feuchteresistenten Materialien, wasserabweisende Abdeckungen der Traglatten o. ä.
Erhöhte Anforderungen ergeben sich aus:
- große Sparrenlängen > 10 m
- konzentrierter Wasserlauf auf Teilflächen des Daches, z. B. unterhalb von Regenfallrohren oder Zusammenführung von Kehlen o. ä.
- besondere Dachflächen wie geschweifte Gauben, Tonnen- und Kegeldächer
- schneereiche Gebiete (Schneelast ≥ 1,5 kN/m²)
- windreiche Gebiete Windlastzone 4 oder Kamm- und Gipfellagen oder Schluchtenbildung.
* Die Regeldachneigung ist abhängig von Ziegelform und Verlegeart. Sie wird vom Ziegelhersteller vorgegeben. (ZVDH-Regelwerk Stand 04/2024)
Richtlinien Heißluftschweißen
- Heißluft, max. 350 °C verwenden, nicht direkt Beflammen.
- Gerät max. 7–10 Sekunden pro Stelle verwenden; Verfärbungen kontrollieren und ggf. entfernen.
Diese Verarbeitungsrichtlinien schützt Multiplex-top vor einer Selbstentzündung. Die Verarbeitungsrichtlinien für Bahnen sind ebenfalls einzuhalten.
Befestigung von Multiplex-top (Dicke ≤ 35 mm, Gebäudehöhe ≤ 10 m, Binnenland)
Wichtige Hinweise
- Befestigungsmittel müssen mindestens verzinkt sein.
- Für abweichende Konstruktionen sind spezifische Lösungen vom Befestigungsmittelhersteller erforderlich. Hersteller bieten Unterstützung mit statischen Empfehlungen, die per Formular angefordert werden können.
|
Sparrenachsmaß: ≤ 85 cm |
Abstand für Paslode 3,8 x 130 Rille Round-Drive (verzinkt) Dachneigung |
||||
|---|---|---|---|---|---|
|
Last-Bedachung (kN/m²) |
Schnee (kN/m²) |
Windzone |
15° |
30° |
45° |
|
0,30 |
≤ 0,85 |
Wz 1 |
70 cm |
35 cm |
40 cm |
|
|
|
Wz 2 |
50 cm |
35 cm |
40 cm |
|
|
|
Wz 3 |
35 cm |
35 cm |
35 cm |
|
|
|
Wz 4 |
25 cm |
25 cm |
25 cm |
|
0,60 |
≤ 0,85 |
Wz 1 |
55 cm |
30 cm |
25 cm |
|
|
|
Wz 2 |
55 cm |
30 cm |
25 cm |
|
|
|
Wz 3 |
40 cm |
30 cm |
25 cm |
|
|
|
Wz 4 |
30 cm |
30 cm |
25 cm |
|
0,95 |
≤ 0,85 |
Wz 1 |
40 cm |
20 cm |
15 cm |
|
|
|
Wz 2 |
40 cm |
20 cm |
15 cm |
|
|
|
Wz 3 |
40 cm |
20 cm |
15 cm |
|
|
|
Wz 4 |
35 cm |
20 cm |
15 cm |
Quelle ITW; Angaben ohne Gewähr.
| Sparrenachsmaß: ≤ 85 cm Konterlattung: 60 x 40 |
Abstand für ITW Klammern SD 91120 / BS 29120 (verzinkt) Dachneigung
|
||||
|---|---|---|---|---|---|
|
Last-Bedachung (kN/m²) |
Schnee (kN/m²) |
Windzone |
15° |
30° |
45° |
|
0,30 |
≤ 0,85 |
Wz 1 |
30 cm |
15 cm |
20 cm |
|
|
|
Wz 2 |
25 cm |
15 cm |
20 cm |
|
|
|
Wz 3 |
20 cm |
15 cm |
15 cm |
|
|
|
Wz 4 |
15 cm |
15 cm |
10 cm |
|
0,60 |
≤ 0,85 |
Wz 1 |
25 cm |
10 cm |
10 cm |
|
|
|
Wz 2 |
25 cm |
10 cm |
10 cm |
|
|
|
Wz 3 |
20 cm |
10 cm |
10 cm |
|
|
|
Wz 4 |
15 cm |
10 cm |
10 cm |
|
0,95 |
≤ 0,85 |
Wz 1 |
20 cm |
10 cm |
5 cm |
|
|
|
Wz 2 |
20 cm |
10 cm |
5 cm |
|
|
|
Wz 3 |
20 cm |
10 cm |
5 cm |
|
|
|
Wz 4 |
15 cm |
10 cm |
5 cm |
Quelle ITW; Angaben ohne Gewähr.

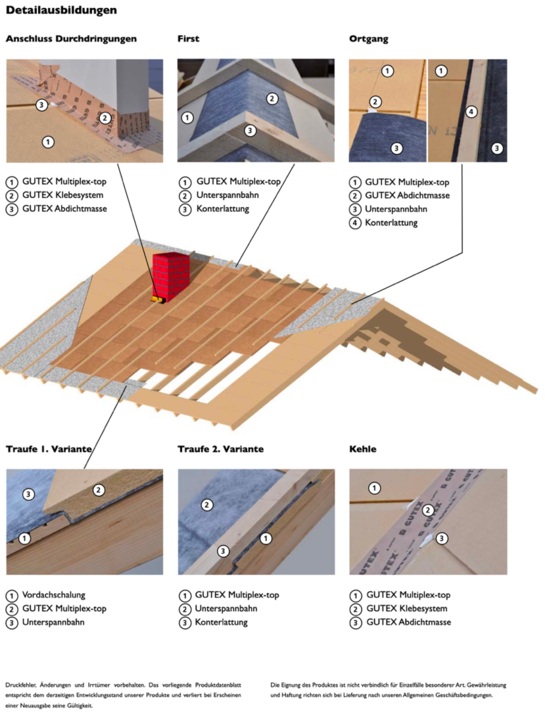

Detailausbildungen
Technische Daten
| Rohdichte ρ | ~ 220 kg/m³ |
| Dampfdiffusion (μ) | 3μ |
| Nennwert Wärmeleitfähigkeit λD | 0,045 W/mK |
| Bemessungswert Wärmeleitfähigkeit λB | 0,047 W/mK |
| Druckspannung Festigkeit | ≥ 200 kPa |
| Kurzzeitige Wasseraufnahme | ≤ 1 kg/m² |
| Strömungswiderstand | ≥ 100 kPa s/m² |
| Spezifische Wärmekapazität | 2100 J/kgK |
| Brandverhalten Euroklasse nach DIN EN 13501-1 | E |
| Produktnorm DE | DIN EN 13171 DAD-ds, |
| Plattenkennzeichnung | WF-EN 13171-T5-CS(10/Y)200-TR30-WS1,0-AF100-MU3 |
| Zugfestigkeit senkrecht zur Plattenebene | ≥ 30 kPa |
| Anwendung Gemäß Zvdh Regelwerk | UDP-A |
